SDN-Gasbehandlung
Baghouse Staubsammler

Das Funktionsprinzip der Staubentfernung im Sackform besteht darin, mit einem mit Baumwolle, Wolle oder künstlichen Fasern verarbeiteten Filtertuch Staubpartikel zu entfernen.

Taschenfilter haben folgende Vorteile:

1 Die Staubentfernung ist besonders bei Feinstaub mit einer hohen Nachfüllwirksamkeit von über 99% sehr effizient.

2 Starke Anpassungsfähigkeit, sie kann mit verschiedenen Arten von Feinstaub (einschließlich Staub mit hoher spezifischer Widerstandsfähigkeit, der bei elektrostatischen Präzipitatoren schwer zu bewältigen ist) umgehen.Nach der Verarbeitungsleistung, kann als kleiner Beutelfilter oder als großer Beutelraum konzipiert werden;

3 Wenn die Betriebsflexibilität hoch ist und sich die Staubkonzentration des Einlassgases erheblich ändert, hat dies nur geringe Auswirkungen auf die Staubentfernung.Die Staubentfernungseffizienz ist auch im Verhältnis zur Veränderung der Luftströmungsgeschwindigkeit stabil;

4 Einfache Struktur, flexible Verwendung, leicht recycelbare Trockenstoffe und keine Schlammbehandlung.

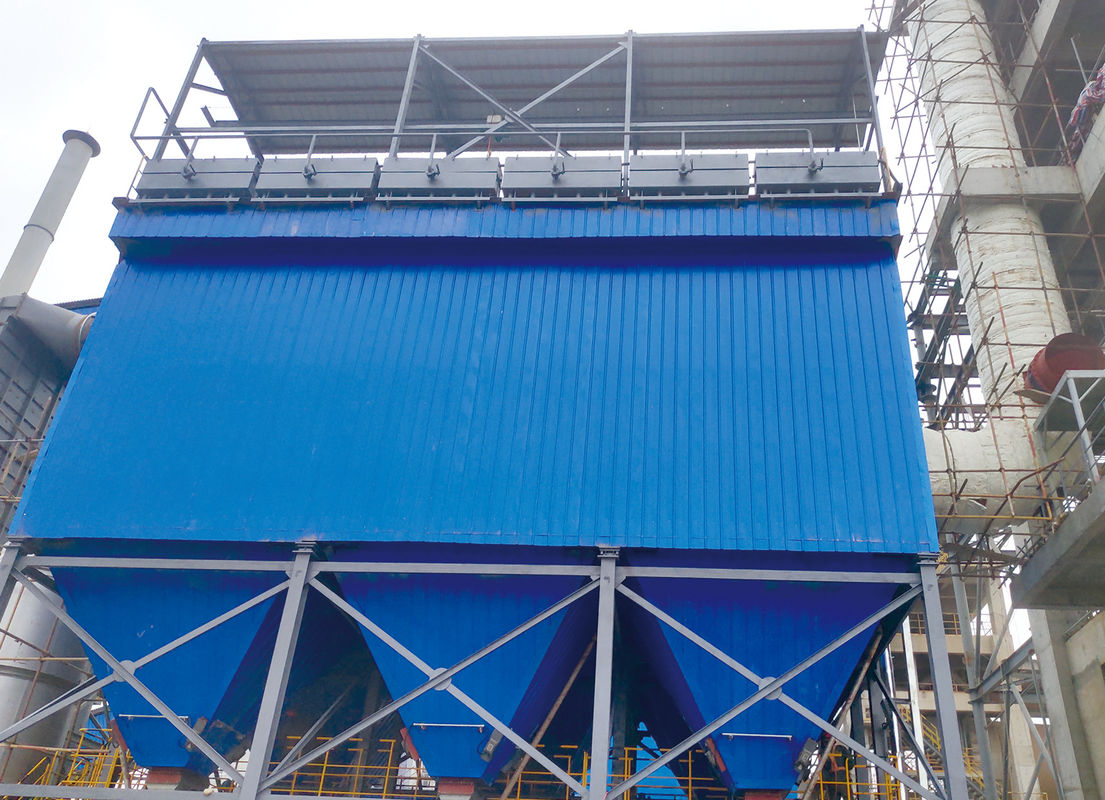

Ein typischer Beutelfilter ist in der folgenden Abbildung dargestellt:

Auf der Abbildung kann man sehen, dass viele Filtertüten im Inneren der Box hängen.und das gereinigte Gas aus dem Ausgang entlässt.In festen Abständen (nach den Arbeitsbedingungen einstellbar) wird das Rückströmungssystem automatisch durch ein elektromagnetisches Pulsventil aktiviert.und der auf der Taschenwand gefangene Staub wird durch einen Hochgeschwindigkeitsluftstrom in den unteren Aschenschlauch geblasen und geschüttelt.

Der Prozeß der Staubentfernung im Sackform ist in zwei Phasen unterteilt: Erstens durchläuft das staubige Gas den sauberen Filtertuch.die Fasern des Filterbeutels spielen hauptsächlich eine Rolle bei der StaubansammlungIn dieser Zeit sind die Lücken zwischen den Fasern auf dem sauberen Filtertuch groß, so daß die Staubentfernungseffizienz nicht hoch ist.ein Teil des Staubes ist in die Lücken zwischen den Fasern des Filtertuches eingebettetIn diesem Stadium wird die Filtration von Staubgase hauptsächlich auf die Staubschicht zurückgeführt.Die Rolle der Staubschicht ist viel größer als die des Filtertuches, wodurch die Effizienz des Beutelfilters erheblich verbessert wird.Erreichung des Ziels der Sammlung und Filterung von StaubDies bedeutet jedoch nicht, daß je dicker die Staubschicht, desto besser.die zu einem übermäßigen Stromverbrauch des Staubsammlers führen und sogar bestimmte Schäden verursachenWenn sich also die Staubschicht bis zu einer bestimmten Dicke angesammelt hat, müssen verschiedene Reinigungsmethoden angewendet werden, um diesen Staub aus dem Staubsammler zu entfernen.

Die vorstehenden Angaben geben nur eine kurze Einführung in den Staubentfernungsprozess von Beutelfiltern, während die folgenden Kategorien den Staubentfernungmechanismus von Beutelfiltern vorstellen.

Wenn die Partikelgröße des Staubes größer ist als die Poren des Filtertuches oder die auf dem Filtertuch abgelagerten Poren zwischen den Partikeln, wird der Staub abgefangen.Aufgrund der Tatsache, dass die Poren des neuen Filtertuches viel größer sind als die StaubpartikelgrößeWenn sich eine große Menge Staub auf der Oberfläche des Filtertuches absetzt, erhöht sich der Retentionseffekt erheblich.

Wenn sich der Staubluftstrom den Filterfasern nähert, umgeht er die Fasern.und die Staubpartikel werden sich aufgrund der Trägheit weiter in einer geraden Linie bewegen.Wenn sie mit den Fasern kollidieren, werden sie gefangen und gesammelt. Alle großen Staubpartikel innerhalb der kritischen Linie der Staubbahn können die Oberfläche der Fasern erreichen und gefangen werden.Dieser Trägheits-Kollisions-Effekt nimmt mit der Zunahme der Staubpartikelgröße und der Strömungsgeschwindigkeit zu..

Auch hier gibt es elektrostatische und diffusionale Effekte: Staubpartikel kleiner als 1 μm werden hauptsächlich durch Diffusion und elektrostatische Wechselwirkungen bei niedrigen Luftstromgeschwindigkeiten entfernt.Staubpartikel kleiner als 1 μm lösen sich unter dem Einfluss von Gasmolekülen von der Strömungslinie und unterliegen einer Brownian-Bewegung wie GasmoleküleWährend der Bewegung kommen sie mit den Fasern in Berührung und trennen sich vom Luftstrom.Es nimmt mit der Verringerung der Luftströmungsgeschwindigkeit und dem Verringern des Faser- und Staubdurchmessers zu. Im Allgemeinen können sowohl Staub als auch Filtertuch Ladungen tragen. Wenn die Ladungen, die von den beiden getragen werden, entgegengesetzt sind, wird Staub leicht auf dem Filtertuch adsorbiert; Im Gegenteil, wenn beide die gleiche Ladung haben,Wenn daher ein externes elektrisches Feld vorhanden ist, kann der elektrostatische Effekt verstärkt werden, wodurch die Effizienz der Staubentfernung verbessert wird.

Die letzte Aktion ist die der Schwerkraft, wenn der langsam bewegliche Staubstrom in den Staubsammler gelangt.Staubpartikel mit hoher Partikelgröße und -dichte können sich aufgrund der Schwerkraft natürlich absetzen..

Die vier Staubentfernungssysteme funktionieren nicht gleichzeitig, die Bedeutung verschiedener Staubentfernungssysteme hängt von den tatsächlichen Bedingungen ab, wie z. B. Staub-Merkmale der Struktur des Beutelfilters, und Bewegungsbedingungen.

Hauptstruktur

Der Beutelfilter besteht hauptsächlich aus drei Teilen, darunter Filtermaterial, Staubentfernung und Staubentfernungskontrollsystem.

1Filtermaterial

Die Entwicklung von Beutelfiltermaterialien dreht sich hauptsächlich um drei Aspekte: Material, Stoffstruktur und Oberflächenbehandlungstechnologie.Filtermedien bestehen hauptsächlich aus Naturfasern wie Baumwolle und Wolle.In den 1970er Jahren, mit der Entwicklung der Erdölindustrie, entstanden synthetische Fasern.Filter und Filtermaterialien, entwickelt für hohe BetriebstemperaturenFiltermaterialien verwendeten in der Regel synthetische und anorganische Fasern, um natürliche Fasern zu ersetzen.und hervorragende Filtermaterialien wie Glasfasern, aromatisches Polyamid und Polytetrafluorethylen (PTFE) folgten.Mit der Erweiterung des Anwendungsbereichs von Beutelfiltern und den zunehmend strengeren Anforderungen an UmweltemissionsindikatorenDie Entwicklung von Filtermedien nur in Bezug auf Material und Stoffstruktur kann den Anforderungen nicht mehr entsprechen.Es ist notwendig, eine Nachbehandlungstechnologie zu entwickeln, um die physikalischen und chemischen Eigenschaften und die Reinigungsfunktion von Filtermedien zu verbessern.Die Nachbehandlungstechniken für Filtermaterialien umfassen "Vorbeschichtung", "Hotmelt Extrusionsbehandlung", "Oberflächenbeschichtung" usw.Die Vorbeschichtung beinhaltet die Auflösung des vorbereiteten Pulvers in das genähte Filterbeutelmaterial mit einem speziellen Verfahren., und anschließend mit Klebstoff befestigt, um eine effiziente Staubansammlung vor der Verwendung des Filterbeutels zu erreichen,Überwindung des Nachteils einer geringen Staubentfernungseffizienz im frühen Stadium des neuen FiltermaterialsNach dem Warmschmelzwalzen und der Oberflächenbehandlung auf der Staubfilteroberfläche des Nadelgefühls ist die Oberfläche glatt und die Oberflächenporen werden kleiner, was zur Staubentfernung beiträgt.,Verbesserung der Staubansammlungsrate und Verringerung des Widerstands; Oberflächenbeschichtung, bei der die Oberfläche des Filtermaterials durch Klebstoffbindung oder Warmpressierung mit PTFE-Folien beschichtet wird.Das durch Oberflächenbeschichtung geformte Dünnschichtfiltermaterial verwendet Membrantrenntechnologie, um eine echte Oberflächenfiltration zu erreichenDie Filtrationseffizienz ist hoch, der Widerstand ist stark reduziert und Energie wird gespart.

In den 1980er Jahren entwickelte China erfolgreich hochtemperaturbeständiges Aramid-Sulfonfaser und Aramid-Nadel-Punchfilz,mit einer Breite von mehr als 20 mm,Die Entwicklung und Produktion von synthetischen Faser-Nadel-Punch-Filzprodukten, die antistatisch, hitzebeständig, korrosionsbeständig, ölbeständig,und wasserdicht haben grundsätzlich die Bedürfnisse der Staubentfernung erfüllt.

Ein beträchtlicher Teil der Haushaltsbeutelfilter verwendet traditionelle Nadel-Punch-Filzmaterialien, die zur Tiefenfiltration gehören, d. h.auf die auf dem Filtermaterial abgefangene Schicht von Mikropulverpartikeln für die Trennung angewiesenGenerell gibt es Probleme wie hohe Filtrationsbeständigkeit und hohe Rückwaschfrequenz, die die Lebensdauer von Filterbeuteln relativ kurz und den Betrieb relativ schwierig machen.In den letzten Jahren, wurden hochtemperaturfähige Rauchgase als Reaktion auf die nationalen Bedingungen und die metallurgische Industrie in China erzeugt.Die Anforderungen an Staubentfernungssäcke haben zur Entwicklung einer Reihe von hochtemperaturbeständigen Nadel-Punch-Filtermaterialien geführt, die aus zwei oder mehr hochtemperaturbeständigen Fasern bestehen, gemischt und in Schichten zusammengesetzt.Sie haben die Eigenschaften einer einfachen Staubentfernung., wasserdicht, öldicht, antistatisch usw. Sie werden in Bereichen wie Stahl, Nichteisenmetallurgie, chemische Industrie, Kohlenstoffschwarz, Baustoffe und Energie eingesetzt.

2. Staubreinigungsmethode

Der Reinigungseffekt ist ein wichtiger Indikator für die Leistung von Staubsauger und die Reinigungsmethoden werden hauptsächlich in drei Kategorien eingeteilt: mechanische Vibration, Umkehrluftreinigung,und PulsreinigungIn den letzten Jahren wurden einige neue Methoden zur Staubreinigung entwickelt, wie z. B. die Verwendung eines elastischen Vibrationsmechanismus zur Staubreinigung und die Verwendung von Schallwellen zur Staubreinigung usw.

Mechanische Vibrationsreinigung ist der Prozess, bei dem ein mechanischer Vibrationsmechanismus verwendet wird, um einen Filterbeutel für horizontale Vibrationen zu ziehen.oder mit einer exzentrischen Radvorrichtung, um den Filterbeutelrahmen zu vibrieren oder den Filterbeutelrahmen regelmäßig zur Reinigung zu heben, oder mit einem speziellen Mechanismus, um den Filterbeutel in einem bestimmten Winkel zu drehen, um den Staub zu verformen und zu reinigen.

Umgekehrter Luftstromreinigung ist die Verwendung des Luftstroms gegenüber dem gefilterten Luftstrom, um den Filterbeutel zu deformieren und die Staubschicht abzufallen.und Gasring-Blowback mit DruckluftDer Reinigungseffekt ist doppelt: Zum einen wirkt sich der umgekehrte Reinigungsluftstrom direkt auf den Staubblock aus, zum anderenaufgrund der Änderung der LuftstromrichtungDer Filterbeutel wird durch Erweiterungs- und Kontraktionsvibrationen erfasst, wodurch der Staubblock abfällt.Rückblasreinigung und RücksaugreinigungBei großen Staub- und Gasströmen wird häufig umgekehrte Saugluft zur Staubentfernung verwendet.Luftring umgekehrter Blasen Asche Reinigung ist ein hohler kreisförmiger Ring auf der Außenseite eines inneren Filter zylindrischen Filterbeutel platziertDer kreisförmige Ring kann sich nach oben und unten bewegen und ist durch einen Schlauch mit einem Hochdruckgas oder Hochdruckventilator verbunden.Der Luftring umgekehrter Blasen hat eine starke Fähigkeit, Staub zu reinigen und ist für Filtertüten aus Filz geeignetDer rotierende Rückwaschbeutelfilter hat einen nach unten gerichteten Außenfilter, und die Saubereluftkammer ist mit einem drehbaren Freischaltrohr ausgestattet.Der Rückspülluftstrom wird vom Zentrumrohr zum Drehkantilever geschickt, und wird durch das Sprühloch senkrecht nach unten in den Filterbeutel geblasen, wodurch der Filterbeutel anschwillt und den Staub abschüttelt, wodurch der Zweck der Reinigung erreicht wird.

Der Beutelfilter für die Reinigung von Pulsstrahlen setzt auf komprimiertes Gas, um einen Hochgeschwindigkeitsluftstrom (das sogenannte Primärgas) durch das kleine Loch des Blasrohrs durch das Pulsventil zu sprühen.Das Primärgas induziert mehrfach das umgebende Gas (das sogenannte Sekundärgas) durch den Induktor in den Filterbeutel, die eine Gaswelle bilden, die das Filtermaterial dazu bringt, sich schnell zu erweitern und zu vibrieren, wodurch die Reinigung erreicht wird.

Nach unterschiedlichen Einspritzdruck kann es in zwei Arten unterteilt werden: Hochdruckpuls und Niederdruckpuls. Der Hochdruckpuls liefert einen Gasquelleinspritzdruck von 0,4~0.7MPaAufgrund des hohen Einspritzdrucks beeinträchtigt das Hochdruckpulsspritzen die Lebensdauer des Beutels, und es gibt viele Ausrüstungen für die Konfiguration der Gasquelle, komplexe Sprühsysteme,große einmalige InvestitionDer Niederdruckpuls ist eine Ergänzung einer Speicherbox auf der Grundlage eines Hochdruckpuls, die eine Anpassung an den Druckpuls und eine Anpassung an den Druckpuls erzeugt.mit einer Leistung von mehr als 50 W undDas Sprühventil befindet sich am Boden der Luftspeicherbox.der Niederdruckluftstrom aus der Luftspeicherbox in den Stoffbeutel gelangtDiese Reinigungsmethode weist die Eigenschaften einer starken Reinigungsfähigkeit und einer guten Reinigungseffekt auf und wird derzeit in vielen Branchen weit verbreitet.

3. Kontrollsystem für die Aschreinigung

Die älteste Methode zur Staubentfernung wurde von Menschen kontrolliert, gefolgt von der Verwendung eines Timers.Im Fall von Säckfiltern werden Pulskontrollsysteme auf die Staubentfernungsanlage angewendet., mit vorhandenen offenen und geschlossenen Steuerungsmodus.Das elektromagnetische Ventil wird direkt mit seinem Ausgangssignal im offenen Schleifensteuerungsmodus gesteuert: die Reinigung wird anhand der Zeit oder des Druckverlusts des Staubsaugergeräts gesteuert.oder der Energieverbrauch des Rückwärtsbläses, so daß die Lebensdauer des Pulsventils und des Filterbeutels verlängert wird.Das Kontrollsystem für die Asche-Reinigung verwendet eine computergestützte Druckdifferenz- oder eine zeitgesteuerte Schlussschlusskontrolle, die Funktionen wie Erkennung, Steuerung und Alarm hat.

Hauptsächlich anwendbare Wirtschaftszweige:

Alle Industriezweige, die Industriestaub und Abgase erzeugen, wie PCB-Fabriken, Anlagen zur Behandlung von Bauabfällen, Halbleiterfabriken, Lebensmittelfabriken, Anlagen zur Verarbeitung von Automobilteilen,und so weiter.
